国六排放技术路线

国六排放技术路线

DPF再生还原清洗设备

国六排放政策,国六技术路线图示


“国六”技术路线为:EGR+DOC+DPF+SCR,将氧化催化器 ( DOC ) 、柴油颗粒过滤器( DPF ) 、选择性催化还原器 ( SCR ) 等集成为一体来控制排放。通过将DOC/ DPF和SCR 组合 , 其被动再生和主动再生能对氧化和清洁过滤器产生更多控制, 从而移除超过90%的颗粒物。经过后系统优化以及与发动机匹配, DOC/DPF + SCR后处理系统将颗粒物和氮氧化物同时进行。


ü催化转化器:DOC+SCR+ASC

ü颗粒捕集器:DPF

ü尿素供给单元、喷射单元

ü燃油计量单元、喷射单元

ü传感器:温度传感器、氮氧传感器、压差传感器、PM传感器


DPF说明

DPF说明

DPF再生还原清洗设备

DPF再生还原系统说明


üDPF(柴油颗粒过滤器,Diesel Particulate Filter):壁流式结构,捕集排气中的碳颗粒。

üDPF载体有对称结构和非对称结构两种

DPF载体有对称结构和非对称结构两种。

非对称孔设计方案(大孔进小孔出),比对称孔设计方案过滤表面积大,储碳储灰容积大。

üDPF工作原理

DPF再生分被动再生和主动再生。

被动再生:将NO在DOC中氧化为NO2, NO2比O2活跃,在250-450 °C时氧化碳颗粒。

主动再生:实际运行工况时,排气温度达不到被动再生条件( 排气温度250-450 °C ),需通过喷油在DOC中发生氧化反应,将排气温度提高到550°C以上,使碳燃烧氧化反应生成二氧化碳。

üDPF保养

DPF的保养主要是清灰过程;控制系统及HCI喷射系统各零件原则上在生命周期内是免维护,但定期的检查和隐患排查也是十分必要的。

另外,若出现DPF系统故障或DPF主动再生功能失效时,应按照清灰过程处理DPF中的积碳。

清灰里程或时间

在使用满足国六法规的柴油和机油前提下,每行驶30万公里或两年进行清灰。清灰里程及时间受多方面因素影响,包括发动机运行情况,使用机油及燃油品质等等。

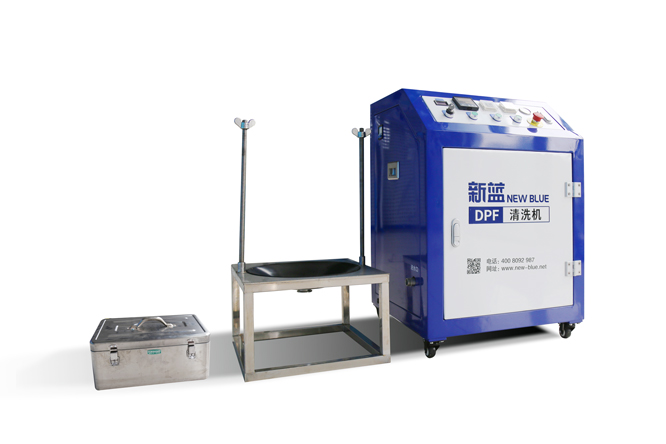

DPF清洗机(便捷款)

DPF清洗机(便捷款)

新蓝国六后处理智能再生还原清洗设备

DPF智能再生还原清洗设备,DPF清洗机,便携DPF清洗机,新蓝DPF清洗机

DPF清洗机(便捷款) 产品介绍


新蓝DPF清洗机(便捷款),是一款多元化清洗设备,配合清洗再生剂能够有效清除截留的颗粒物、灰分、油泥等杂质,高效再生;

清洗机采用物理脉冲循环清洗、浪涌循环清洗等先进技术,与专用清洗剂相结合的方式,清除孔道中堆积的颗粒物;

配备废液絮凝净化处理系统,将废液回收净化处理,达标排放,安全环保。

ü设备参数

参数           型号:NX-QX-01(220V)

外观尺寸(mm)

长670宽550高800mm
材质钢板
外观漆面烤漆
颜色宗深蓝\白
电压220V
功率8KW
清灰效 果>98%
作业时长清灰作业时间<60min/次
智能再生还原清洗机

智能再生还原清洗机

新蓝国六后处理智能再生还原清洗设备

智能再生还原清洗机,DPF清洗设备,EGR清洗设备,EGR清洗机

智能再生还原清洗机介绍


新蓝智能机再生还原清洗设备,是一款集清洗DPF和EGR于一体的自动再生清洗设备,配合清洗再生剂能够有效清除截留的颗粒物、灰分、油泥等杂质。

智能再生清洗机采用物理脉冲循环清洗、浪涌循环清洗等先进技术,与专用清洗剂相结合的方式,清除孔道中堆积的颗粒物;

配备废液絮凝净化处理系统,将废液回收净化处理,达标排放,安全环保。

ü设备参数

参数           型号:NW-CS-001

外观尺寸(mm)

长1600宽550高1760
材质铁板\不锈钢
外观漆面烤漆
颜色宗深蓝\白
电压380V
功率30KW
清灰效 果>98%
作业时长清灰作业时间<120min/次
内设置了碳灰过滤装置,不会把DPF入口管腔中的碳灰转移到DPF出口管腔内
DPF还原清洗前后对比
DPF还原清洗前后剖面图对比
EGR还原清洗前后对比
还原再生清洗对比
解决后处理系统(柴油机颗粒补集器)的清洗和修复
